من الذوبان إلى القالب: فك شفرة عملية إنتاج القوارير الزجاجية التجارية

تشريح صناعة القوارير الزجاجية التجارية

عندما يلتقط المستهلك النهائي زجاجة عطر فاخرة، أو دورق مشروبات روحية فاخرة أو وعاء مشروبات فاخرة، فإنه يدرك الأناقة والوزن والوضوح. ومع ذلك، بالنسبة لمديري المشتريات بين الشركات ومديري سلسلة التوريد، تمثل القارورة الزجاجية مصفوفة معقدة من المخاطر والمكافآت. إن إنتاج القوارير الزجاجية التجارية بعيد كل البعد عن المفهوم الرومانسي لنفخ الزجاج الحرفي. إنها سيمفونية صناعية لا ترحم وعالية المخاطر تجمع بين الديناميكا الحرارية وميكانيكا الموائع والهندسة الدقيقة الميليمترية.

تعمل منشأة تصنيع الزجاج الحديثة على مدار الساعة طوال أيام الأسبوع. بمجرد إشعال الفرن الصناعي، فإنه يحترق باستمرار لمدة تصل إلى عقد من الزمان. وإغلاقه يعني إعادة بناء هيكل الطوب الحراري بأكمله. هذا التدفق المستمر للزجاج المنصهر يفرض وتيرة لا هوادة فيها ولا هوادة فيها لماكينات القسم المستقل (IS)، التي تنتج مئات الزجاجات في الدقيقة الواحدة (BPM). بالنسبة للعلامات التجارية الاستهلاكية ومرافق التعبئة الآلية التي تعتمد على الكفاءة التشغيلية السلسة، فإن فهم الفروق الدقيقة لهذه العملية ليس مجرد أمر أكاديمي - بل هو ضرورة تجارية حاسمة.

يمكن أن يؤدي الانحراف الجزئي في نقاء المواد الخام، أو خطأ بمقدار جرام واحد في وزن الكوب، أو منحنى التلدين الحراري المعيب، أو فشل في إدارة الاحتكاك السطحي إلى معدلات فشل كارثية في خطوط التعبئة الآلية الخاصة بك، مما يؤدي إلى شظايا زجاجية خطرة وفقدان المنتج ووقت تعطل هائل. يفك هذا الدليل الشامل شيفرة دورة الحياة الكاملة لإنتاج الزجاج التجاري، مما يمكّن المشترين من اتخاذ قرارات الشراء المستندة إلى البيانات وتقييم شركاء مصنعي المعدات الأصلية بعين المهندس.

تركيبة المواد الخام والأثر الاقتصادي للكوليت

يبدأ أساس السلامة الهيكلية والوضوح البصري قبل فترة طويلة من الحرارة الشديدة للفرن. وفي التصنيع من الدرجة الأولى، تخضع تركيبة المواد الخام لمعايير دولية صارمة مثل ASTM C146 (التحليل الكيميائي) و ASTM C429 (تحليل حجم الجسيمات) وISO 3262-21. تعتمد كيمياء العبوات الزجاجية على مجموعة ثلاثية متوازنة تمامًا من المكونات الأساسية، تكملها إضافات كيميائية استراتيجية تحدد الخصائص الفيزيائية النهائية للحاوية.

الكيمياء الأساسية للتغليف الزجاجي

ويشكل رمل السيليكا (ثاني أكسيد السيليكون) العمود الفقري الأساسي للزجاج، حيث يشكل ما يقرب من 701 تيرابايت في 4 تيرابايت من الدفعة. ومع ذلك، تتطلب السيليكا النقية درجات حرارة قصوى تتجاوز 2000 درجة مئوية للذوبان - وهي عتبة غير مجدية اقتصاديًا لمقياس التعبئة التجارية. ولمواجهة ذلك، يتم إدخال رماد الصودا (كربونات الصوديوم) كعامل تدفق قوي، مما يخفض درجة الانصهار بشكل كبير إلى نطاق يمكن التحكم فيه. ونظرًا لأن خليط السيليكا والصودا وحده سيذوب ببطء في الماء (مكونًا سيليكات الصوديوم أو "زجاج الماء")، تتم إضافة الحجر الجيري (كربونات الكالسيوم) كعامل استقرار حاسم. ويوفر ذلك المتانة الكيميائية اللازمة، مما يجعل الزجاج خاملًا وآمنًا لإيواء كل شيء بدءًا من المواد الكيميائية المنزلية الكاوية إلى أمصال مستحضرات التجميل الحساسة والحساسة للأس الهيدروجيني.

بالنسبة للتطبيقات الراقية مثل زجاجات العطور الفاخرة أو المشروبات الكحولية الفاخرة، فإن التحكم في الشوائب النزرة - خاصة أكاسيد الحديد - أمر بالغ الأهمية. غالبًا ما يحتوي الزجاج "الصوان" القياسي (الشفاف) على 1.21 تيرابايت إلى 1.51 تيرابايت إلى 1.51 تيرابايت إلى 4 تيرابايت من الحديد، مما يضفي لونًا خافتًا أو أخضر أو مزرقًا غير مرغوب فيه يصبح ملحوظًا للغاية عند القاعدة السميكة للزجاجة. يتطلب تحقيق التألق "الأبيض الكريستالي" الحقيقي الحصول على سيليكا ممتازة ذات محتوى حديد مصمم بدقة أقل من 0.8%. وعلاوة على ذلك، تستخدم نخبة الشركات المصنعة أكسيد السيريوم عالي النقاء (عادةً بمعدل إضافة 0.2% إلى 0.3%) كعامل تنقية متقدم. يعمل هذا التوازن الكيميائي الدقيق كمزيل قوي للألوان، مما يضمن نفاذية ضوء 99% استثنائية ويضمن عدم المساس بالعرض المرئي للعطر الفاخر بسبب القيود المادية للوعاء الخاص به.

التكامل الاستراتيجي للكوليت المعاد تدويره: التكامل الاستراتيجي للكوليت المعاد تدويره

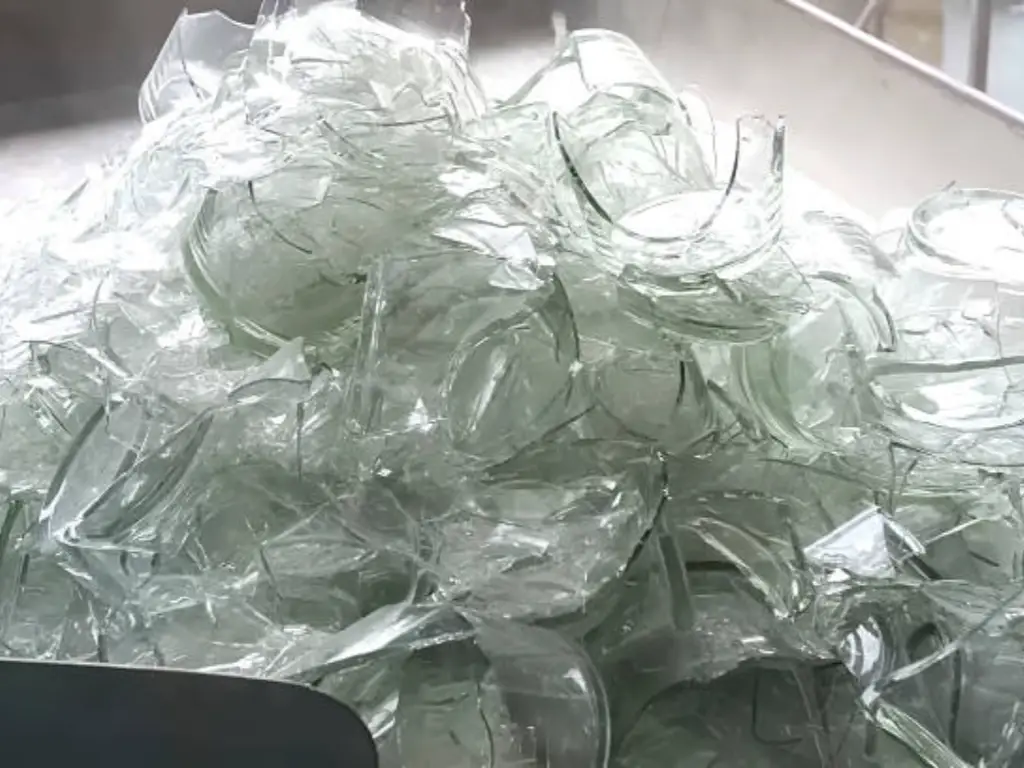

يعتبر الكليت - الزجاج المعاد تدويره وسحقه وتنقيته - ضرورة بيئية وحجر الزاوية في اقتصاديات التصنيع. تتضمن تركيبات الدفعات الحديثة ما بين 10% إلى 60% من الكليت الذي يتم إدخاله بسلاسة في المزيج عبر بيوت دفعات مغلقة ومؤتمتة. تكمن القيمة الصناعية الأساسية للكوليت في ديناميكيته الحرارية: فهو يعمل كمحفز للذوبان لأنه يتحول إلى سائل عند درجة حرارة أقل بكثير من السيليكا الخام غير المتفاعلة. لكل زيادة قدرها 10% في استخدام الكولييت، ينخفض استهلاك الطاقة في الفرن بحوالي 2.5% إلى 3%، ويرتبط ذلك بانخفاض متناسب في انبعاثات ثاني أكسيد الكربون.

ومع ذلك، يجب على المتخصصين في مجال المشتريات بين الشركات أن يفهموا الفرق الحاسم في الامتثال بين PI (ما بعد الصناعية) و PCR (معاد تدويره بعد الاستهلاك) كوليت. إن كوليت PI هو ببساطة الخردة الداخلية للمصنع (الزجاجات المرفوضة والأجزاء المرفوضة) التي يتم إدخالها مرة أخرى في الفرن. وعلى الرغم من كفاءة استخدام PI، إلا أن استخدام PI لا يمنح أصحاب العلامات التجارية ائتمانات بيئية خارجية. وتعتمد الاستدامة الحقيقية والامتثال البيئي والاجتماعي والحوكمة على زجاج PCR المستخلص من مجاري إعادة التدوير البلدية. ويتطلب استخدام PCR مرافق فرز ضوئي بملايين الدولارات لإزالة السيراميك والأحجار والبورسلين (السيراميك والأحجار والبورسلين) والملوثات المعدنية المارقة بدقة. إن شراء الزجاجات المصنوعة من زجاج PCR المصدق عليه والعالي النسبة هو المسار الشرعي الوحيد للعلامات التجارية الأوروبية والأمريكية الشمالية للحصول على إعفاءات ضريبية من ضريبة الكربون، وتجاوز ضرائب العبوات البلاستيكية، ودعم مطالبات التسويق الخضراء الأصلية.

مرحلة الذوبان والتكييف

بمجرد أن يتم خلط المواد الخام والمواد الخام بشكل متجانس في نظام صوامع أوتوماتيكي محكم الغلق لمنع تلوث الغبار وضمان نسب دقيقة، يتم تغذية الدفعة باستمرار في فرن الصهر. وهنا ترتفع درجات الحرارة بين 1500 درجة مئوية و1600 درجة مئوية. يكون التحول من جبل من الجسيمات الصلبة إلى سائل لزج متوهج عنيف ومعقد، ويستغرق ما يقرب من 4 إلى 6 ساعات حسب معدل سحب الفرن.

ومرحلة الصهر ليست حدثًا واحدًا؛ فهي تنقسم إلى ثلاث مناطق متميزة: الصهر والتصفية والتكييف. ويمكن القول إن مرحلة التصفية هي الأكثر أهمية لمراقبة الجودة. وخلال هذه المرحلة، تتحلل عوامل التصفية الكيميائية (مثل كبريتات الصوديوم) تحت حرارة شديدة، مما يؤدي إلى إطلاق فقاعات كبيرة من ثاني أكسيد الكبريت وغاز الأكسجين. عندما ترتفع هذه الفقاعات الكبيرة بقوة إلى السطح، فإنها تعمل كآلية كنس، حيث تلتقط وتزيل الجيوب الهوائية المجهرية المحتبسة والمعروفة باسم "البذور" أو "البثور" التي من شأنها أن تضر بشكل دائم بالسلامة الهيكلية والوضوح البصري للزجاجة النهائية.

بعد نجاح عملية الصقل الناجحة، يتدفق الزجاج المنصهر إلى الموقد الأمامي. وهذه قناة تبريد عالية التحكم حيث يتم خفض درجة حرارة الزجاج بدقة وتدريجيًا إلى درجة حرارة تشغيل تتراوح بين 1100 درجة مئوية و1200 درجة مئوية، مما يؤدي إلى استقرار لزوجته بالنسبة لماكينات التشكيل.

تقنيات تشكيل النهايات الساخنة التي تحدد أنواع الزجاجات

يتساقط الكوب المتوهج عبر نظام توصيل متطور ومشحّم من المجارف والأحواض والعاكسات في القوالب الفارغة لماكينة IS. هذا هو "الطرف الساخن"، حيث يأخذ الزجاج شكله الأولي. إن اختيار عملية التشكيل ليس اعتباطيًا؛ فهو يعتمد كليًا على هندسة الزجاجة المطلوبة، وتحديدًا قطر النهاية (العنق). يؤدي الحصول على عملية خاطئة إلى تكاليف باهظة للقالب وسوء توزيع الوزن وعدم اتساق الجودة.

النفخ والنفخ (B&B) مقابل الضغط والنفخ (P&B)

تعتمد الصناعة بشكل كبير على منهجيتين أساسيتين لتشكيل الحاويات القياسية. يعد فهم الميكانيكا الفيزيائية لهما أمرًا بالغ الأهمية لمواءمة تصميم منتجك مع واقع التصنيع وتجنب الأخطاء الهندسية المكلفة أثناء مرحلة النماذج الأولية.

ذروة التخفيف من الوزن الخفيف: ضغط ونفخ العنق الضيق (NNPB)

تاريخيًا، كان يجب تصنيع الزجاجات ضيقة العنق باستخدام عملية B&B، والتي تتطلب بطبيعتها كتلة زجاجية أكبر لضمان الحد الأدنى من هوامش الأمان لسماكة الجدار، حيث لا يمكن لضغط الهواء توزيع الزجاج بالتساوي مثل الأداة الصلبة. أدخل تقنية الضغط والنفخ ذات الرقبة الضيقة (NNPB). تستخدم هذه التقنية المتقدمة مكبسًا معدنيًا عالي التخصص وممدودًا ومبردًا داخليًا للضغط على الزجاجات حتى بالنسبة للزجاجات ذات الرقاب الصغيرة للغاية. والنتيجة هي التحكم الميكانيكي المطلق في توزيع الزجاج.

بالنسبة للمشترين بين الشركات وتكتلات المشروبات، فإن NNPB مرادف لـ خفة الوزن. ومن خلال ضمان جدران متساوية تمامًا دون وجود "بقع سميكة ورقيقة" ضعيفة، يمكن للمصانع تقليل الوزن الإجمالي لزجاجة البيرة أو النبيذ بما يصل إلى 30% دون التضحية بالحمل الرأسي أو قوة ضغط الانفجار. ويُترجم هذا إلى تخفيضات هائلة في تكاليف المواد الخام، وضرائب أقل على الكربون، والأهم من ذلك، يسمح للعلامات التجارية بتعبئة ما يصل إلى 20% وحدات أكثر لكل حاوية شحن، مما يقلل بشكل كبير من نفقات الخدمات اللوجستية والشحن العالمية.

التلدين بالحرارة وتخفيف الإجهاد الحراري

عندما تخرج الزجاجة المشكّلة حديثًا من ماكينة IS، فإنها تتعرض لانخفاض حاد في درجة الحرارة. يبرد الجزء الخارجي من الزجاجة ويتصلب أسرع بكثير من الجدار الداخلي. ويؤدي هذا التبريد التفاضلي إلى حدوث إجهاد حراري هائل وغير مرئي داخل المصفوفة الزجاجية. إذا تُركت الزجاجة دون معالجة، فإنها تكون في الأساس قنبلة موقوتة؛ حيث تتحطم تلقائيًا من صنبور بسيط، أو تغير طفيف في درجة الحرارة المحيطة، أو ضغط ماكينة التغطية. وللقضاء على هذا التهديد، يتم نقل الزجاجات إلى فرن نفقي طويل ومستمر يُعرف باسم فرن التلدين.

عملية التلدين هي بوليصة التأمين النهائية ضد الفشل الكارثي في خط التعبئة. يتم إعادة تسخين الزجاجات بشكل موحد إلى "نقطة التلدين" (عادةً ما بين 520 درجة مئوية و560 درجة مئوية) ويتم الاحتفاظ بها في هذه النقطة لمدة نقع محددة. ويسمح ذلك للبنية الجزيئية للزجاج بالاسترخاء والتحول والتوازن. وبعد فترة التثبيت هذه، يتم خفض درجة الحرارة بمعدل بطيء للغاية ومحسوب رياضيًا (من درجتين مئويتين إلى 5 درجات مئوية تقريبًا في الدقيقة) حتى يصل الزجاج بأمان إلى درجة حرارة الغرفة.

يتسرع العديد من المصنعين من المستوى المنخفض في هذه العملية، حيث يدفعون الزجاجات من خلال جهاز التبريد أحادي المنطقة في 40 إلى 60 دقيقة لزيادة إنتاج المصنع إلى أقصى حد. ويترك هذا التبريد المتسرع إجهادًا متبقيًا خطيرًا. تستخدم أفضل الشركات المصنعة من الدرجة الأولى أدوات التحكم في درجة الحرارة في 3 مناطق متدرجة أو متعددة المناطق، مما يمدد دورة التلدين إلى ساعة ونصف إلى ساعتين.

هندسة المعالجة السطحية لكفاءة خط التعبئة والتغليف

من الأخطاء القاتلة التي ترتكبها فرق المشتريات المبتدئة النظر إلى المعالجات السطحية على أنها مجرد زخرفة تجميلية. في الواقع، فإن المعالجة السطحية الصناعية الحديثة هي في الواقع عبارة عن تناغم هندسي عالي التصميم من جزأين ينهي عملية التلدين. إن هذه الطلاءات الكيميائية غير المرئية - التي يتم تطبيقها قبل وبعد الرشح - هي التي تحدد قدرة الزجاجة على البقاء الفيزيائية. وبدونها، ستتوقف خطوط التعبئة الآلية عالية السرعة عن العمل حرفيًا.

ترسيب بخار الطرف الساخن (HEC): التمهيدي الكيميائي

الجدول الزمني: يحدث مباشرةً بعد التكوين، مباشرةً قبل الدخول إلى "التلدين ليهر".
بينما لا يزال الزجاج المشكّل حديثًا متوهجًا في درجات حرارة تتجاوز 500 درجة مئوية، فإنه يمر عبر غطاء طلاء متخصص. وهنا يتم إخضاعه للترسيب الكيميائي للبخار الكيميائي (CVD). يتم تبخير عامل كيميائي - عادةً رباعي كلوريد القصدير أو ثلاثي كلوريد القصدير الأحادي (MBTC) - ويتم نفخه فوق الزجاجات. ولأن الزجاج في حالة تفاعلية شديدة السخونة، يتفاعل القصدير مع مصفوفة السيليكون والأكسجين في الزجاج، مما يؤدي إلى تكوين طبقة رقيقة للغاية وغير مرئية من أكسيد القصدير. ترتبط هذه الطبقة بشكل دائم وكيميائي مع الركيزة الزجاجية. لا تفعل طبقة الطلاء النهائي الساخن بمفردها سوى القليل لتقليل الاحتكاك، ولكنها تعمل بمثابة "أساس" أو مرساة حيوية ودائمة للمرحلة التالية.

طلاءات التشحيم الطرفية الباردة (CEC): حاجز الاحتكاك

الجدول الزمني: يحدث مباشرةً بعد خروج الزجاجة من زجاجة التلدين.
بعد أن تمر الزجاجات من خلال محطة طلاء ثانية بعد أن تمر الزجاجات عبر التلدين وتبرد إلى درجة حرارة سطح آمنة تبلغ 100 درجة مئوية تقريبًا، تمر عبر محطة طلاء ثانية. يتم رش رذاذ مجهري من مستحلب مائي - عادةً شمع البولي إيثيلين أو حمض الأوليك - على الزجاجات. إذا تم تطبيق هذا في الطرف الساخن، فإن البوليمرات عالية الجزيئات ستحترق على الفور؛ أما إذا تم تطبيقه هنا عند درجة حرارة 100 درجة مئوية، فإن المستحلب يعالج بسرعة. وبسبب الطلاء التمهيدي لأكسيد القصدير الموضوع على الطرف الساخن، فإن طلاء الطرف البارد هذا يلتصق بقوة وبشكل دائم بالسطح الزجاجي.

الغرض الوحيد من هذا النظام ثنائي الطبقات هو خفض معامل الاحتكاك (COF) للزجاج بشكل كبير. يؤدي احتكاك الزجاج المكشوف بالزجاج المكشوف إلى احتكاك هائل وتشققات دقيقة تضعف بشدة من السلامة الهيكلية للزجاجة (المعروفة باسم الفحص). وفي خط تعبئة المشروبات الحديث الذي يعمل بسرعة 800 زجاجة في الدقيقة، فإن الزجاجات غير المطلية ستلتصق ببعضها البعض وتتكدس على ناقلات الفولاذ المقاوم للصدأ وتتحطم تحت ضغط الخط الهائل. تعمل هندسة المعالجة السطحية المناسبة على تحويل الزجاجات إلى أوعية سلسة ومشحمة تنزلق دون عيب من خلال آلات الفرز والغسيل والتعبئة والتغطية مما يضمن أقصى فعالية تشغيلية للمعدات (OEE) للمشتري.

المراقبة الآلية للجودة وإزالة العيوب آلياً

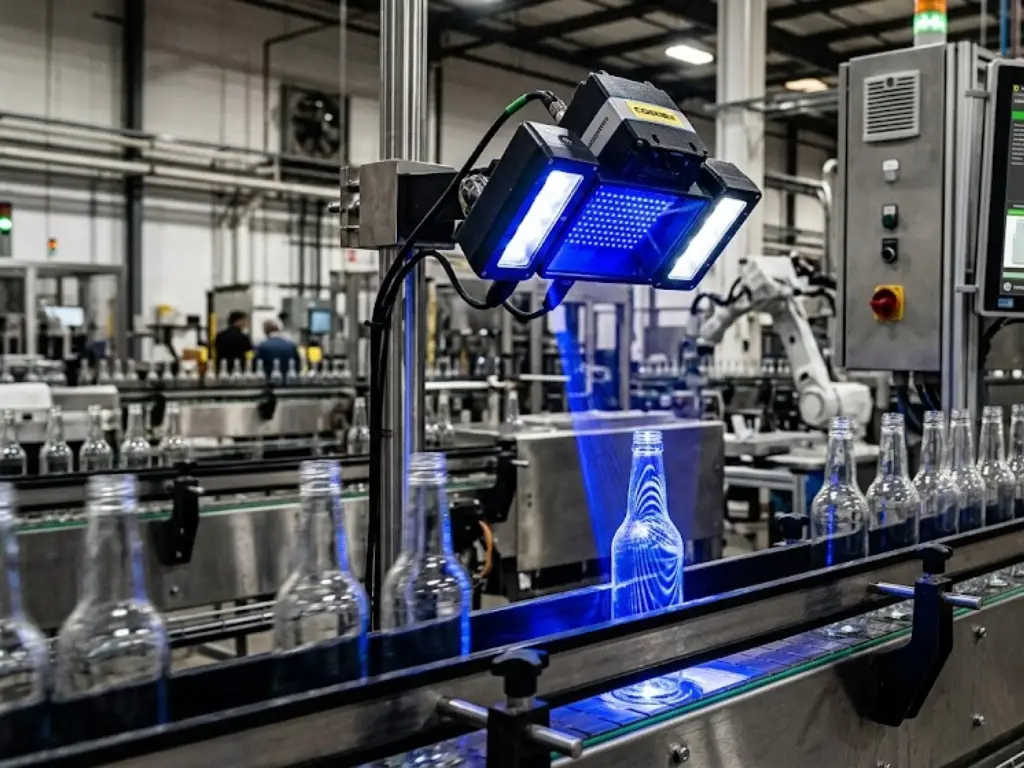

الفحص البصري البشري غير كافٍ إلى حد كبير للسرعات والدقة التي تتطلبها معايير التعبئة والتغليف الحديثة في مجال الأعمال التجارية. يعتمد تصنيع الزجاج الرائد في الصناعة على أنظمة فحص الطرف البارد المؤتمتة من الدرجة العسكرية. عند خروج الزجاجات من محطة طلاء الطرف البارد، يتم توجيهها في صف واحد إلى مجموعة من الكاميرات عالية السرعة والماسحات الضوئية الليزرية وأجهزة اختبار الإجهاد المادي.

المسح البصري وقياس الأبعاد

تقوم الدوارات الآلية بتدوير كل زجاجة بزاوية 360 درجة بينما تقوم الكاميرات عالية الدقة وأشعة الضوء بالبحث عن العيوب الحرجة والقاتلة. يبحث النظام عن الأحجار (الجسيمات الحرارية غير الذائبة التي تعمل كمركزات إجهاد شديدة ويمكن أن تسبب كسرًا تلقائيًا), البثور (جيوب هوائية محتبسة أكبر من البذور)، و أراجيح الطيور. وأرجوحة الطيور هي خيط أو خيط زجاجي مرئي للغاية يسد الجدران الداخلية للحاوية، ويتكون عندما يتم شد الباريزون بشكل غير متساوٍ. هذه الخيوط المرئية شديدة الهشاشة وتمثل مسؤولية قانونية وسلامة حرجة، حيث يمكن أن تنفصل بسهولة في المنتج المستهلك. وعلاوةً على ذلك، تقيس مقاييس التجويف الدقيقة وملامح الكاميرا المعرف النهائي (القطر الداخلي) والقطر الخارجي (القطر الخارجي) وملامح الخيوط. إن انحراف جزء من المليمتر هنا يعني فشل مضخة الرش أو الغطاء اللولبي في الإغلاق، مما يؤدي إلى تسربات مكلفة أثناء النقل.

الاختبار الفيزيائي المدمر (الانفجار الداخلي والصدمات الحرارية)

بالنسبة للحاويات الوظيفية (خاصةً المشروبات الغازية والبيرة ومستحضرات التجميل المضغوطة)، فإن الكمال البصري هو نصف المعركة فقط. يتم سحب العينات بشكل روتيني للاختبار التدميري بناءً على معايير AQL (مستوى الجودة المقبول) الصارمة. ويشمل ذلك اختبار ضغط الانفجار الداخليالذي يحقن السائل في الزجاجة ويزيد من الضغط الهيدروستاتيكي حتى ينكسر الزجاج، مما يضمن تجاوزه للضغط الداخلي للمنتج المقصود.

وعلى نفس القدر من الأهمية اختبار الصدمات الحرارية (التي تحكمها معايير مثل ASTM C149)، والتي تحاكي التغيرات المفاجئة في درجات الحرارة التي تحدث أثناء التعبئة الصناعية الساخنة أو أنفاق البسترة. ومن الحقائق الهندسية الحيوية أن زجاج الجير الصودا القياسي لا يمكنه تحمل التقلبات الشديدة وغير المنضبطة في درجات الحرارة. يتطلب الاختبار التدميري القياسي في الصناعة أن تتحمل الزجاجة الانتقال المفاجئ من حمام ماء ساخن إلى حمام ماء بارد مع أقصى فرق في درجة الحرارة (ΔT) يبلغ بالضبط 42°C. إن التأكد من قدرة الزجاجة على تحمل هذا الـ ΔT القاسي المحدد دون حدوث كسر يضمن أن عملية التصنيع - بدءًا من تجانس المواد الخام وحتى التلدين - سليمة رياضيًا وآمنة من الناحية الهيكلية للنشر التجاري.

التعبئة والتغليف على منصات نقالة والتغليف بالانكماش وسلامة سلسلة التوريد

تصبح عملية التصنيع التي لا تشوبها شائبة عديمة الفائدة تمامًا إذا تم تدمير المنتج أثناء النقل. لا تنتهي عملية الشراء بين الشركات عند بوابة المصنع؛ بل تنتهي عندما تصل الزجاجات سليمة إلى منشأة التعبئة الخاصة بالمشتري. تم تصميم التدفق المادي للتغليف الصناعي لمكافحة الأحمال والاهتزازات الديناميكية الهائلة التي تحدث أثناء الشحن عبر المحيط الهادئ أو الشحن البحري العالمي.

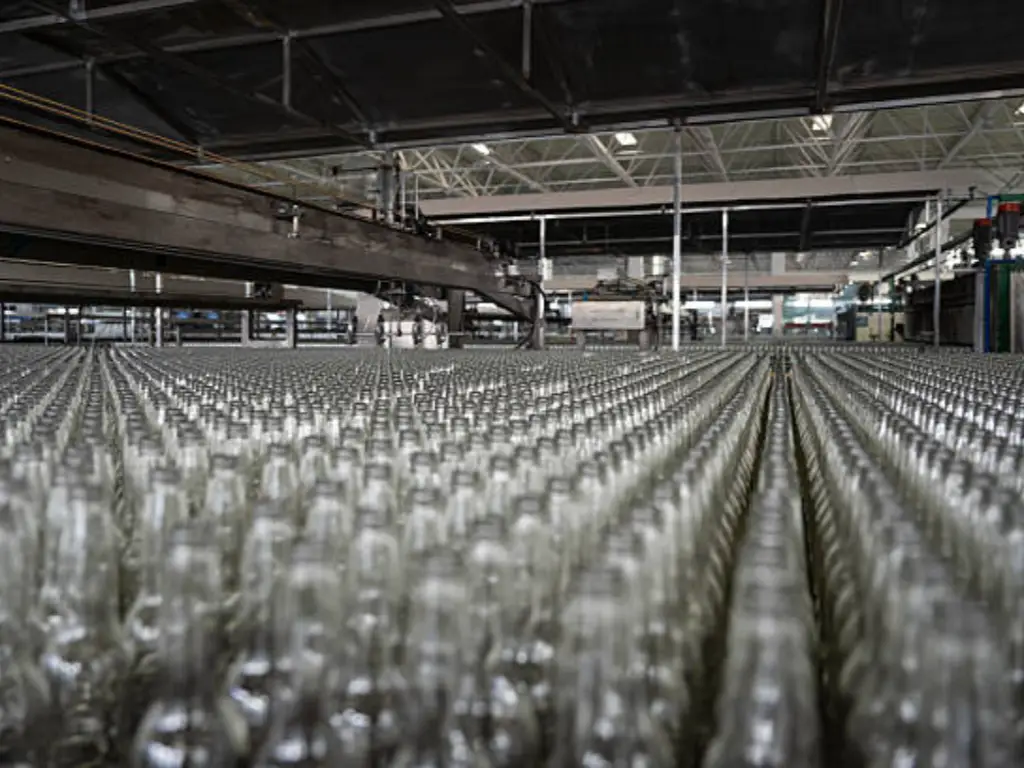

وبمجرد أن تجتاز الزجاجات جميع فحوصات مراقبة الجودة الآلية، تدخل الزجاجات إلى منصات نقالة آلية. يتم كنس الزجاجات طبقة تلو الأخرى على منصات خشبية شديدة التحمل ومتوافقة مع المعيار الدولي لتدابير الصحة النباتية رقم 15 (إلزامية للتخليص الجمركي الدولي). وبين كل طبقة من الزجاج، يتم إدخال وسادات سميكة من الورق المقوى المموج المموج أو صفائح بلاستيكية صلبة فاصلة لتوزيع الوزن الرأسي ومنع تلامس الزجاج بالزجاج. يمكن أن يصل وزن المنصة النقالة الكاملة إلى أكثر من طن، مما يتطلب إطارات علوية لتثبيت الحمولة في مكانها قبل تغليف الهيكل بأكمله بإحكام في غشاء مطاطي ثقيل أو تمريره عبر فرن تغليف بالتقلص الحراري لإنشاء كتلة متجانسة مقاومة للتحول.
